Da qualche anno utilizziamo HBLink per poter interconnettere i vari reflector e server che ospitano i sistemi che compongono, non solo la Italy Centro Digiland, ma anche altre piccole reti e TG di altri master.
Il presente articolo per presentare (ricordare) alcuni network che gestiamo e che sono raggiungibili accedendo dal nostro HUB HBLINK o direttamente dalle varie reti (ADN, TGIF, BM, ecc.).
Ovviamente, accedendo dal server master HBLINK, si ha più facilità a raggiungere alcuni TG/Reti rispetto alla classica manovra di connessione e disconnessione tra i vari server master.
Teniamo a precisare che per accedere dal nostro server master DMR HBLink, bisogna procedere con la classica istanza a questa pagina e di seguito, almeno per ora, sono connessi i seguenti TG e Reti:
- Digital Network (solo DMR su rete TGIF);
- Conferenza Segnina (rete Multiprotocollo DMR TGIF ed ADN, C4FM, AllStarLink ed Echolink);
- Italy Centro Digiland BRANDMEISTER (D-Star, C4FM, NXDN, P25, M17, DMR BM, Zello, Echolink, AllStarLink e Peanut);
- Italy Centro Digiland - Italiani Nel Mondo (DMR TGIF ed ADN, C4FM, M17);
- Digital Talk (Solo DMR su rete TGIF);
- ItalyNet (rete Multiprotocollo su rete ADN);
- TG interno, non interconnesso a nessun'altra rete (TG interno ad HBLink).
Su richiesta, possiamo interconnettere altri rete o TG NON BM (previo accordi con i vari sysop delle reti richieste).
Di seguito una breve mappatura delle connessioni e dei TG interni:
Come accennato sopra, per accedere al nostro server HBLink, bisogna ricevere i dati per configurare le varie applicazioni (DVSwitch, Droid Star, Dude Star, PI-Star, ecc.) e di seguito si illustra come procedere alla configurazione.
DROID STAR
Il più semplice da configurare è Droid Star e non si fa altro che inserire nella pagina HOST i parametri per raggiungere il server, aggiornare gli host nella pagina SETTINGS e procedere alla connessione, nella pagina principale, al server appena inserito.
Nella pagina HOST, portarsi nella casella di testo e scrivere la stringa che vi verrà inviata a seguito di richiesta, come indicato nella foto.
(Esempio: DMR ITAC 94.156.35.53 12345 passw0rd)
Dopo l'inserimento, portarsi nella pagina SETTINGS e fare tap sul tasto UPDATE HOSTS
Adesso andare in MAIN, selezionare il protocollo DMR, e cercare il server master appena inserito, ovvero ITAC.
Non ci resta che inserire il TG (tra quelli indicati sopra) e connettersi:
DVSwitch (server)
Di seguito, invece la procedura per configurare il nostro HBLink sul server DVSwitch.

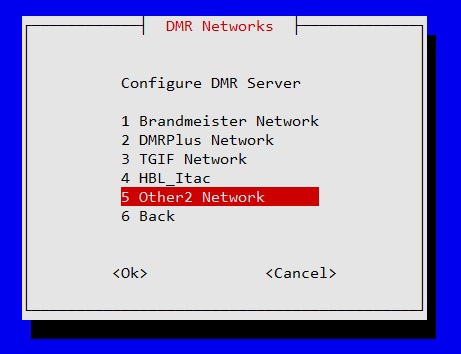

Accedere da terminal al server, digitare "dvs" e seguire come riportato nelle immagini (scritte evidenziate di rosso)
i dati da inserire nelle schermate che seguono, verranno inviati a seguito della richiesta fatta nella pagina "ISCRIZIONE AI SERVIZI"
Completata l'operazione, trovare il server appena inserito e connettersi da DVS Mobile.
PI-STAR
Per la configurazione del sistema PI-Star, bisogna impegnarsi un pochino di più ma non è tanto difficile se si esegue la presente guida.
Accedere a PI-Star e portarsino in ADMIN, poi in CONFIGURAZIONI
successivamente in EXPERT
poi cliccafe su SSH ACCESS
nella schermata che appare
procedere nel fare accesso (login: pi-star, la password di default, se non cambiata, è raspberry)
successivamente procedere con:
sudo su
cd /root
rpi-rw
nano ipv4.fw
Aperto l'editor, scrivere all'interno, quanto segue (le "X" dovranno essere sostituite dalla porta UDP che vi verrà fornita a seguito della richiesta di accesso al server master):
iptables -A OUTPUT -p udp --dport XXXXX -j ACCEPT
iptables -t mangle -A POSTROUTING -p udp --dport XXXX -j DSCP --set-dscp 46
chiudere e salvare il file premento i tasti CTRL+X e poi Y
Procediamo, poi, con l'inserimento dei dati del server e scriviamo:
rpi-rw
nano DMR_Hosts.TXT
avendo così, una pagina come questa riportata sotto:
appena dopo glie esempi commentati, scrivere (tra un gruppo di caratteri ed un altro, evitare di usare la barra spaziatrice ma di usare il tasto TAB):
ItaC 0000000 94.156.35.53 nnnnnn XXXXX
(sostituile "n" con la password che vi verrà fornita cosi come in numero di porta al posto delle "X")
per chiudere tutto, premere i tasti CTRL+X e poi Y.
sempre nel terminal, scrivere:
exit
exit
Adesso si procede per l'aggiornamento del sistema PI-Star cliccando, per l'appunto, sul tasto AGGIORNAMENTO
La configurazione è terminata e, comunque, un riavvio all'hotspot, glielo farei 😀!!!
La dashboard di HBLINK e dove trovare anche i talk group connessi è la seguente:
